熱門資訊
聯(lián)系方式
公司：山東九旭機械科技有限公司
電話：152-6916-7038
Q Q：2334863691
郵箱：2334863691@qq.com
網(wǎng)址：http://was367teful.cn
地址：山東省濟南市天橋區(qū)梓東大道8號中德產(chǎn)業(yè)園三期29號
聚氨酯保溫材料發(fā)泡機器
編輯：山東九旭發(fā)布時間 : 2020-09-18
聚氨酯保溫材料發(fā)泡機器是高壓聚氨酯發(fā)泡設(shè)備。由于高壓噴涂設(shè)備的材料在很小的混合室內(nèi)撞擊并高速劇烈旋轉(zhuǎn)，因此混合非常的充足。高速運動的材料在噴槍的噴嘴處形成細(xì)霧滴，并將它們均勻地噴在物體表面。
聚氨酯保溫材料發(fā)泡機器主要用于保溫和制冷中的保溫和密封。用于大型球形儲罐、大口徑異型管件、冷庫壁等保溫材料的涂層、可實現(xiàn)現(xiàn)場發(fā)泡。
聚氨酯保溫材料發(fā)泡機器施工中遇到的問題以及處理方法

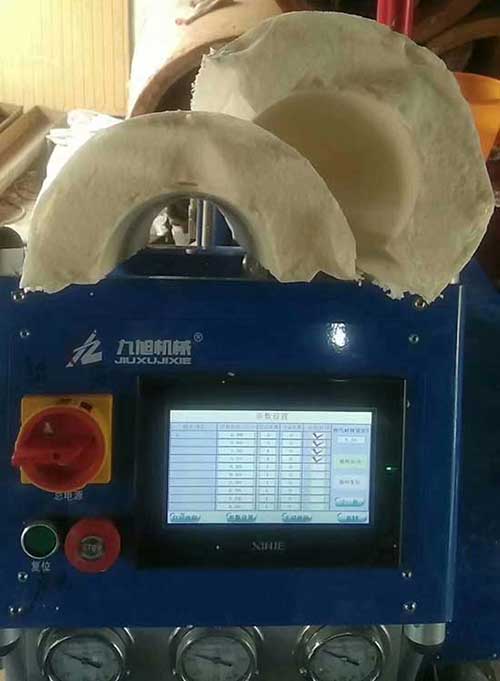

上圖：瓦殼聚氨酯保溫材料發(fā)泡機器
1）泡沫表面粗糙且不規(guī)則。主要原因是霧化差?？梢匝娱L和減小空氣混合噴嘴。小口徑。聚氨酯高壓噴涂機可以適當(dāng)?shù)剡h(yuǎn)離基材。另一個原因是起泡時間過快以及黑白材料的粘度。
2）聚氨酯保溫材料發(fā)泡機器泡沫柔軟。檢查黑白材料的比例，這通常是由過多的白色材料引起的。建議以正確的比例進行自由發(fā)泡測試。如果仍然柔軟，則可以適當(dāng)增加黑色材料的比例。如果仍然柔軟，則必須檢查是否應(yīng)使用乙二胺，并適當(dāng)增加白色材料中使用的原材料。
3）泡沫很脆。該單元通常非常粗糙，這是由于系統(tǒng)中水含量過多造成的。如果僅表面是脆性的，請考慮材料溫度和環(huán)境溫度之間的差異是否太大。另一個原因是黑白材料的粘度差太大，而黑色材料則更大。
4）泡沫與基材之間的剝離強度低。原因是：基材表面不干凈，有浮塵或油漬?；牟粫B透，通過剝離可以看到界面處的水分。另外，基材的溫度太低并且發(fā)泡速度太快。濃稠的噴霧劑也可能導(dǎo)致過度的張力和剝離。
5）氣泡破裂。在現(xiàn)場可以清楚地看到裂縫。該現(xiàn)象主要是由于發(fā)泡體系中使用的聚醚的支化度和官能度低所致?？梢赃m當(dāng)?shù)靥砑诱崽呛透事洞甲鳛榫勖训囊l(fā)劑。另外，在施工期間適當(dāng)增加噴涂層的數(shù)量，以避免重復(fù)現(xiàn)象。
6）逐層分離。聚氨酯保溫材料發(fā)泡機器施工連接界面均不粘連的現(xiàn)象。這種現(xiàn)象的出現(xiàn)與發(fā)泡系統(tǒng)有關(guān)。另外，發(fā)泡時間太快或太慢都可能導(dǎo)致這種現(xiàn)象。只是程度不是那么嚴(yán)重。有時是由于發(fā)泡系統(tǒng)中添加過多的硅油表面活性劑引起的。
相關(guān)新聞
- 管道接頭澆筑高壓補口機 管道接頭 09-20
- 單板彩鋼瓦頂棚保溫噴涂聚氨酯發(fā)泡 09-11
- 單板彩鋼瓦頂棚防冷凝水用聚氨酯材 09-04
- 5cm厚度聚氨酯發(fā)泡保溫層 有哪 02-14
- 濟南澆注機 02-03
- 輕鋼龍骨夾層保溫隔熱隔音 雙組分 01-12
- 冷庫保溫聚氨酯噴涂厚度 小型高壓 01-11
- 兩墻中間填充什么隔熱保溫材料 硬 01-10
- 體育館翻新防腐噴涂聚脲 高壓機 01-09
- 聚氨酯澆注噴涂機 型材澆注發(fā)泡 01-07
